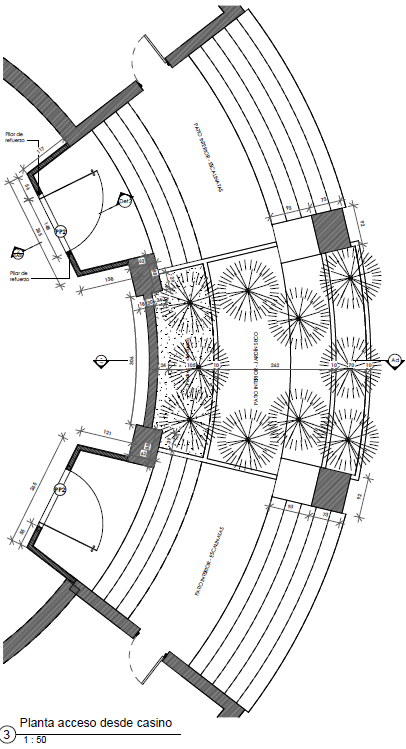

Escalinata Central según PE
La principal intervención a nivel de espacio es en la escalinata central, que queda cubierta por una marquesina desconectada del resto de la estructura.
Arquitectura
Intervenciones y ajustes ejecutados en obra.
03

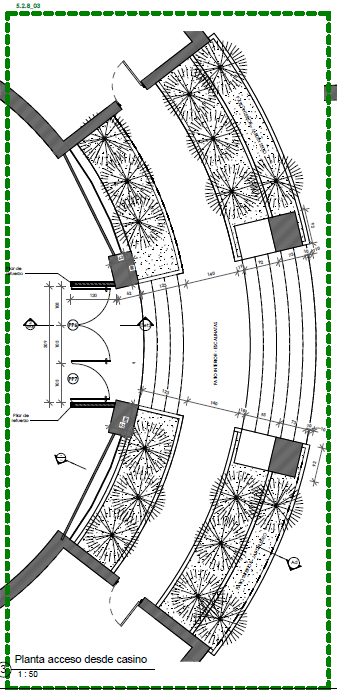

Escalinata Central ajustada
Durante la obra se modificó la distribución, sin alterar uso, estructura o superficie, por lo que se informa en la Recepción Final bajo art. 5.2.8 de la OGUC.
04

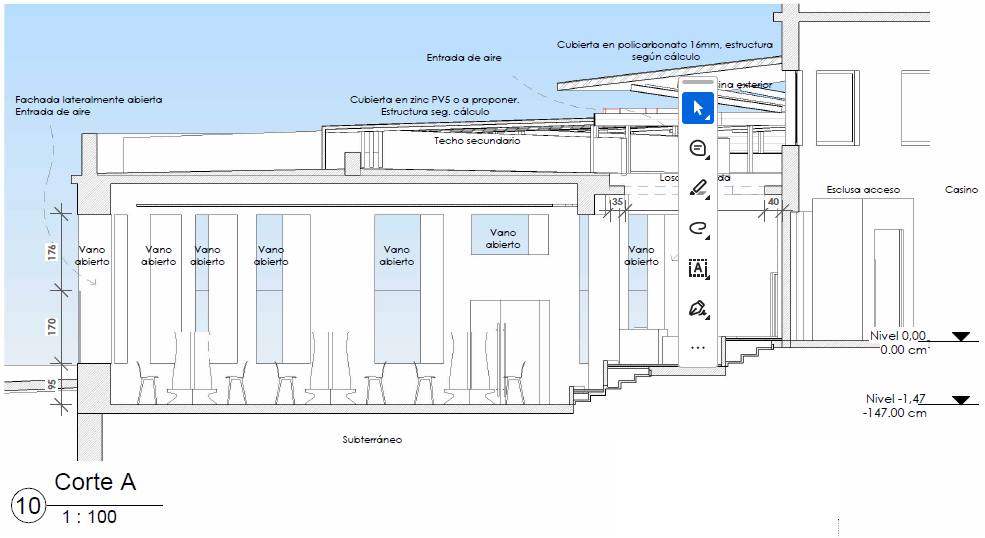

Apertura en fachada, corte
Se abre parcialmente el vano, 1,76 m según corte A en plano de arquitectura. Durante la obra se reduce la apertura a 93 cm, a informar bajo art. 5.2.8.
05

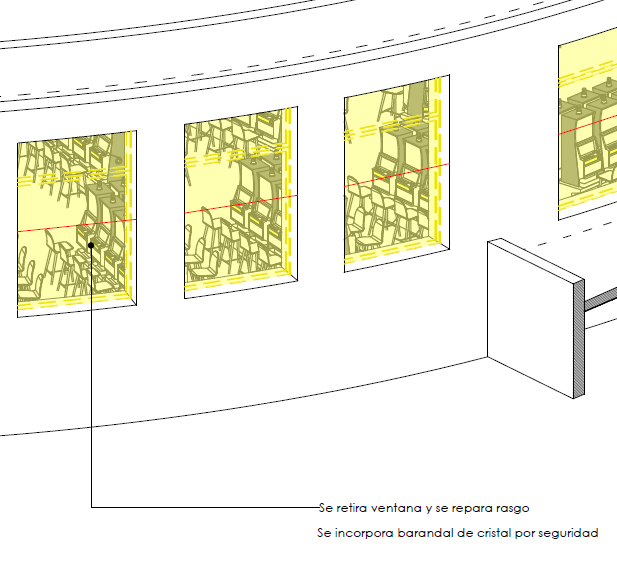

Apertura en fachada, desde plaza
La perspectiva del expediente indica el barandal considerado inicialmente. Se materializa manteniendo el paño inferior de vidrio existente.
Cálculo
Demoliciones, refuerzos y relación de las cubiertas con la estructura existente.
06
Demolición en losa, nota
Nota 1, plano de cálculo:
- Demoler cuidadosamente la zona indicada, con el fin de no dañar enfierraduras en la estructura principal de hormigón ni tampoco debilitar el resto de la estructura que se mantiene.
- En la vecindad de los elementos existentes que se conservan se deberán usar elementos de bajo impacto para evitar dañar su estructura resistente.
- La reparación de los bordes alterados por la demolición se hará con mortero epóxico Sikadur 31 o un mortero de resistencia superior a 300 kg/cm².
07

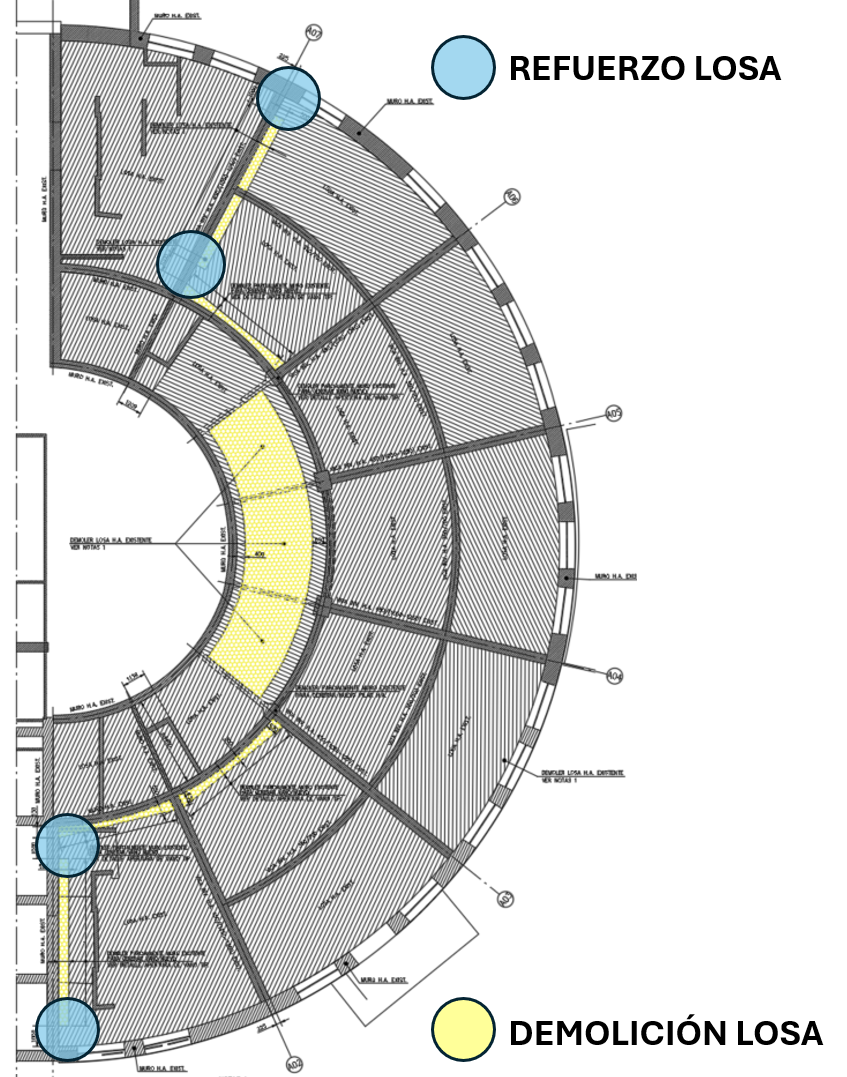

Demolición losa, plano estructuras
08

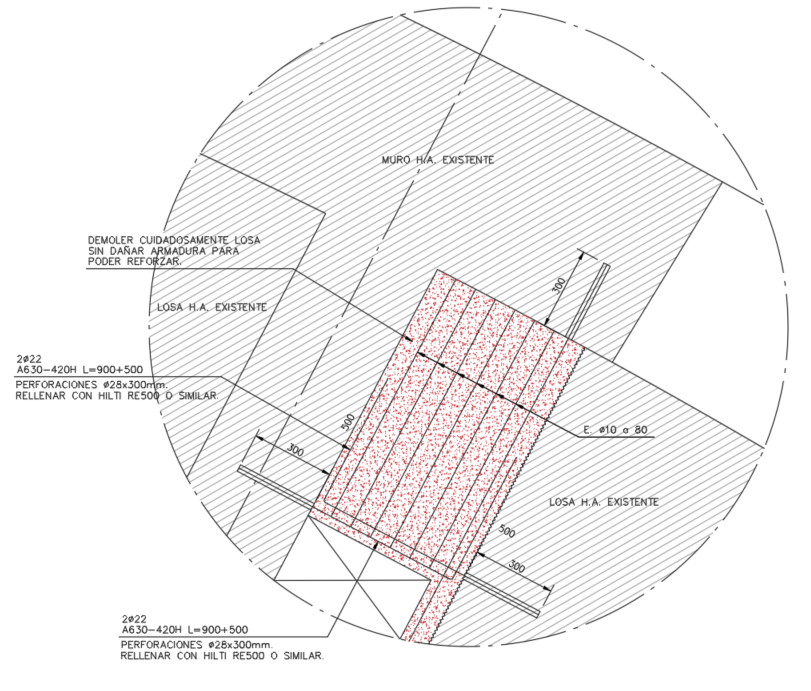

Demolición losa, refuerzo en esquinas
En las esquinas de las losas se generaron refuerzos en la unión con el edificio.
09

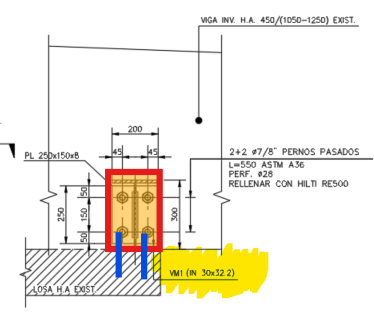

Rasgos en losa, refuerzo en corte
En los rasgos abiertos, se incorporaron vigas de acero de refuerzo a las que se anclaron las losas en los bordes cortados. En amarillo lo demolido, en naranja el refuerzo, en azul los anclajes.
10

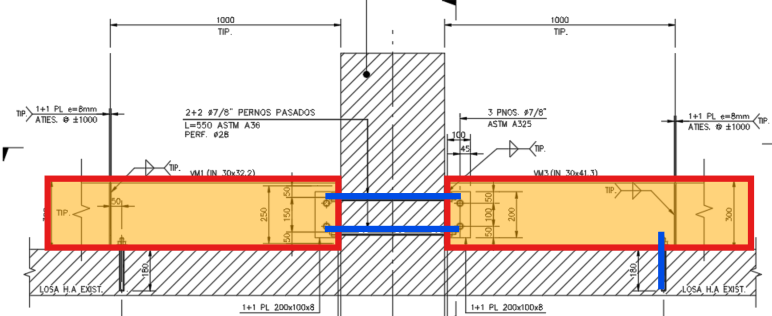

Rasgos en losa, refuerzo en elevación
Las vigas de acero que refuerzan los rasgos se anclan a vigas de hormigón existentes. En naranja, vigas de refuerzo; en azul, anclajes a losa y vigas.
11

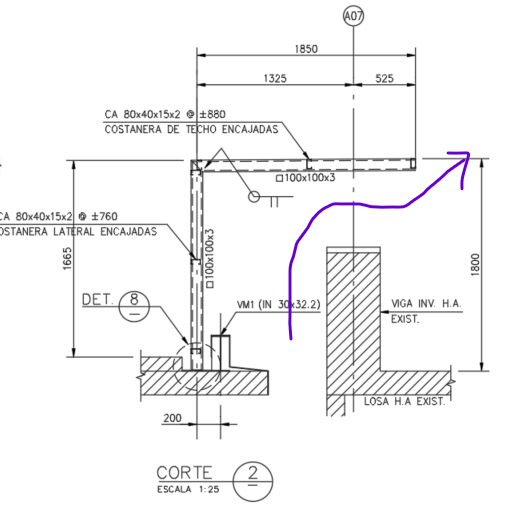

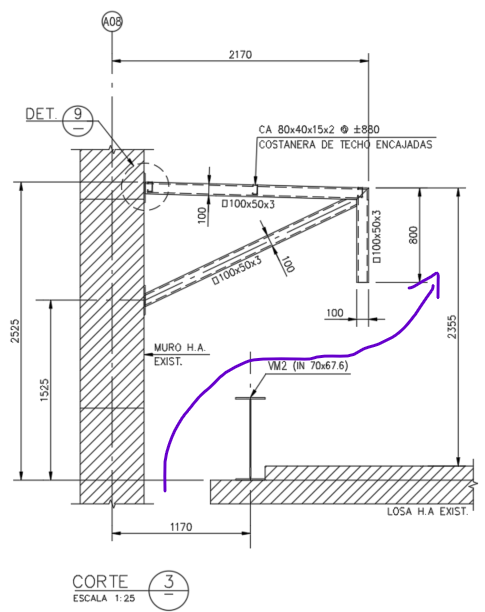

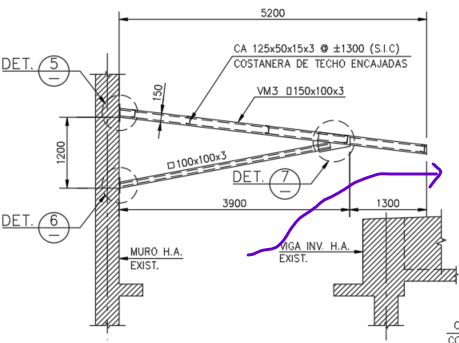

Cubiertas desconectadas
Las lucarnas y marquesinas que protegen de la lluvia no cierran el flujo de aire.
